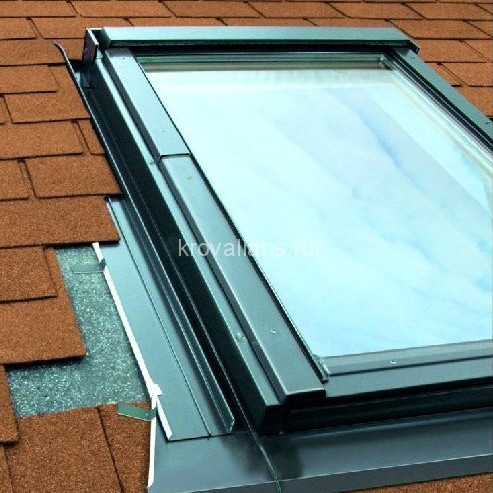

Оклад для плоских кровель Fakro ESW (к распашному окну) 78х118

Для соединения распашных мансардных окон с кровельным покрытием предназначены специальные изоляционные оклады. В зависимости от типа кровельного покрытия изготавливаются 4 вида изоляционных окладов: ESW, EZW-P, EHW-P и ELW.

Распашные мансардные окна можно объединять в горизонтальные группы с окнами со среднеповоротной и комбинированной системой открывания, устанавливая их на одной глубине посадки – N.

Расстояние между установленными в группы распашными окнами, (в случае открывания створок по направлению друг к другу), должно составлять не менее 15 см.

КОНСТРУКЦИЯ ОКЛАДА:

Оклад состоит из четырех основных элементов. На нижний элемент оклада нанесен специальный клейкий слой, который способствует герметичному соединению оклада с кровельным покрытием. В версиях EZW-P и EHW-P нижний элемент оклада заканчивается эластичным фартуком. В комплект оклада входит водоотводящая планка, предназначенная для отвода конденсата водяных паров с подкровельной пленки, а также защитные поролоновые клинья, предохраняющие кровельную систему в зоне окна от проникновения пыли, листьев и снега.

ЭЛЕМЕНТЫ ОКЛАДА:

1. - нижний элемент оклада EZW-P с эластичным фартуком длиной 165 мм;
2. - боковые элементы;
3. - верхний элемент оклада;
4. - кляммеры;
5. - водоотводящая планка;
6. - защитные поролоновые клинья.
